水平式夾鉗

歡迎來到 Good Hand，您值得信賴的高品質水平壓緊式肘節夾鉗供應商。我們種類齊全的夾具旨在有效固定各種尺寸的工件，確保您的專案兼顧性能與安全。
為什麼選擇 Good Hand 的水平壓緊式肘節夾鉗？
用途廣泛：適用於木工、金屬加工和各種工業應用。
經久耐用：我們的不銹鋼肘節夾鉗具有卓越的耐用性和抗腐蝕性。
安全可靠：牢固固定工件，防止移動，確保操作精準。
我們水平壓緊式肘節夾鉗的主要特點
高品質結構：採用堅固耐用的材質製成，可承受重載使用。
使用簡單：安裝和操作簡便，專業人士和愛好者均可輕鬆上手。
性能可靠：穩定的夾緊力，確保專案過程中的穩定性。
無論您是專業木工還是愛好者，我們的水平壓緊式肘節夾鉗都是高效安全操作的必備之選。瀏覽我們的產品系列，找到滿足您需求的完美肘節夾鉗。

總計 : 6

治具與生產設備適用的水平式夾鉗

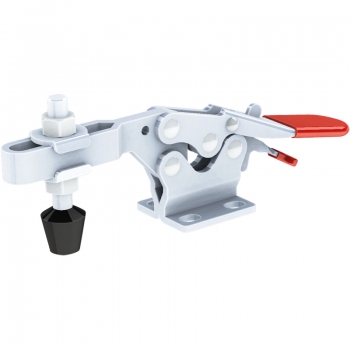

嘉手（GOOD HAND）水平式夾鉗採用肘節（over-center）連桿機構，可快速、重複地將工件下壓固定於治具面上。壓把鎖定後位置較低、與底座接近平行，因此適合上方空間受限的治具，或需要讓作業人員在工件周圍保持操作空間的產線。產品線涵蓋法蘭底座、側邊底座、直底座與窄底座等安裝方式，鋼材與不鏽鋼本體，夾持力自 20 kgf 至 500 kgf 以上，並提供多種壓把與壓桿型式，以及具有鎖定機構的機型，可依實際治具配置而非僅依工件重量進行選型。

水平式夾鉗選型重點

選型項目 確認內容
夾持力（kgf） 加工過程作用於工件的力量，而非僅工件重量
底座安裝方式 法蘭底座、側邊底座、直底座或窄底座，依治具結構決定
本體材質 一般工業環境用鋼材；需耐蝕環境選用不鏽鋼
壓把／壓桿型式 接觸點位置、開啟角度與壓桿調整範圍
壓把作動空間 開啟與鎖定兩個位置所需的迴轉空間
安裝面積 治具板可用寬度與鎖付孔位
鎖定機構 作業是否需要額外的防鬆開保護

下單前請於各型號頁面確認外形尺寸、鎖付孔位與夾持力。

常見應用

凡是需要重複「上料—定位—夾持—加工—退料」的製程，都適合使用水平式夾鉗：

  • 焊接治具
  • 機械加工與 CNC 治具
  • 組裝與次組裝治具
  • 檢測與測試治具
  • 木工治具與樣板
  • 生產設備與自動化設備
  • 客製化工業治具

相關水平式夾鉗分類

水平式夾鉗常見問題

什麼是水平式夾鉗？ 水平式夾鉗是一種手動肘節夾鉗，透過連桿越過死點的方式，將工件下壓固定在治具面上。越過死點後即可維持夾持狀態，不需作業人員持續施力。其特徵在於鎖定時壓把接近水平、與底座平行，因此所需的上方空間比垂直式夾鉗少。

夾持力（kgf）該如何選擇？ 應依製程實際作用於工件的力量選擇，例如切削力、鑽孔推力、焊接變形或振動，而非僅計算工件重量，並保留安全裕度。同時要注意夾鉗與受力點的相對位置，距離越遠夾持效果越差。網站篩選功能已將機型依 20 kgf 至 500 kgf 以上分組，可直接篩選。

應該選擇哪一種底座安裝方式？ 取決於夾鉗與治具板的接合方式。平底座適合一般平面鎖付；側邊底座用於鎖附在垂直面；直底座適合直線排列的治具配置；窄底座則用於安裝寬度受限的場合。

什麼情況下應選用不鏽鋼水平式夾鉗？ 當夾鉗會接觸水分、切削液、清洗作業或其他容易使鍍層鋼材生鏽的環境時，建議選用不鏽鋼機型。一般乾燥的工業加工環境，使用標準鋼材機型通常即可。

水平式夾鉗與垂直式夾鉗有什麼差別？ 兩者都提供向下的夾持力，差別在於鎖定後壓把停留的位置。水平式的壓把接近水平，適合機台護罩下方或治具上下堆疊的場合；垂直式夾鉗的壓把則呈直立狀態，在上方空間充足時操作較就手。
